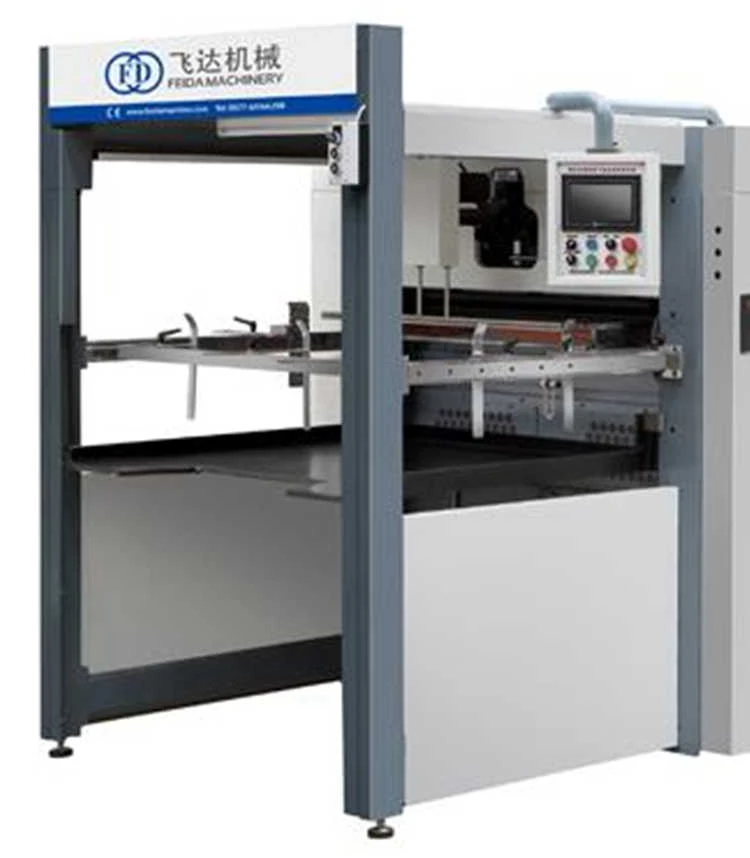

Įvadas

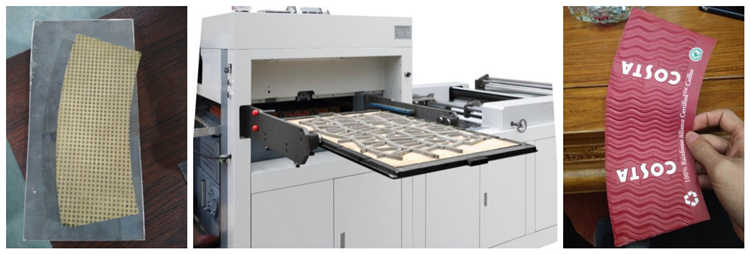

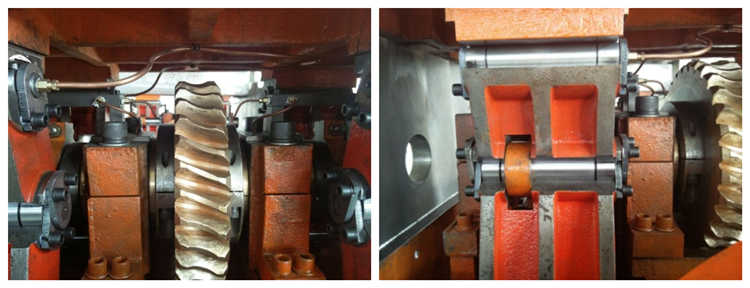

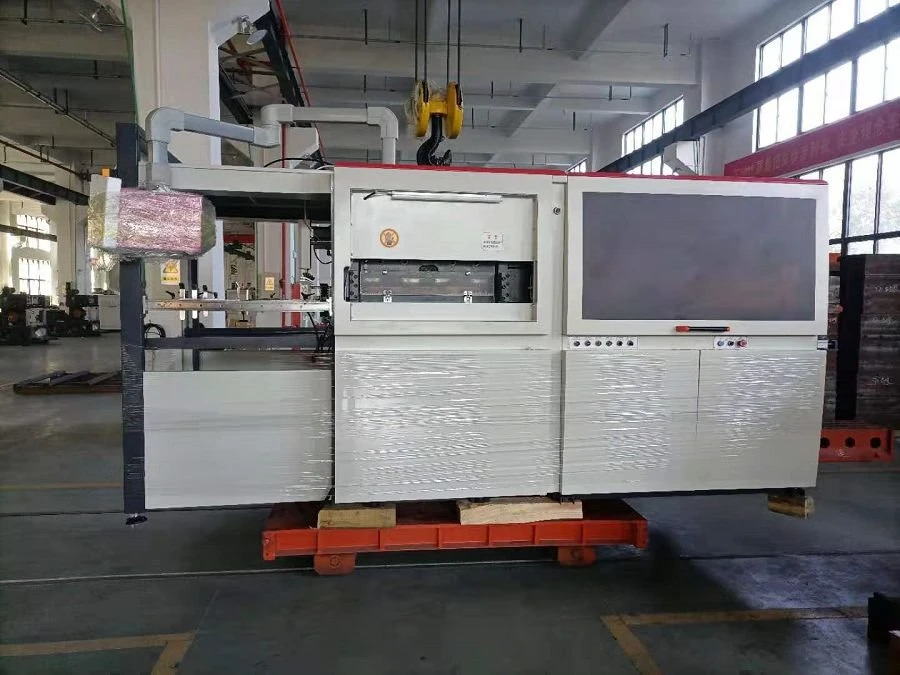

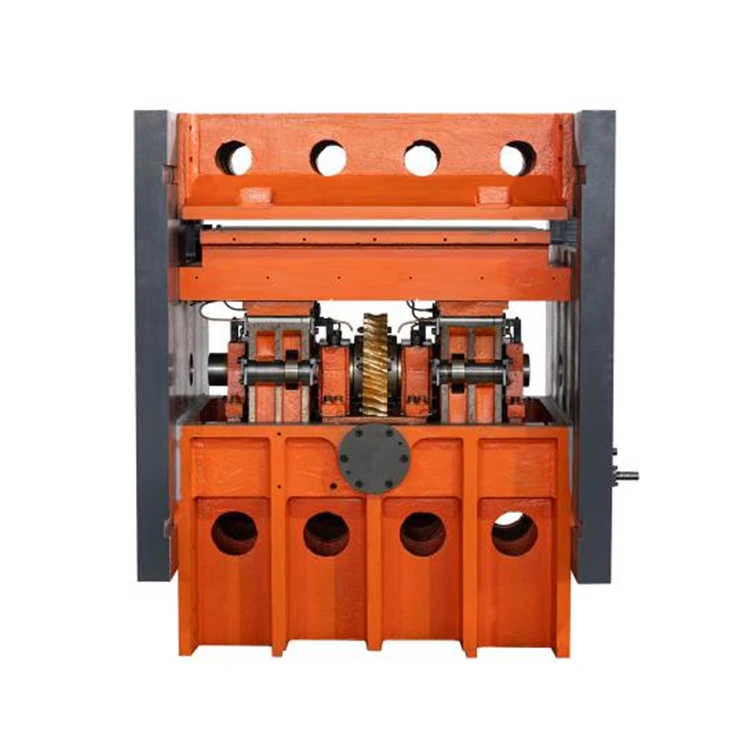

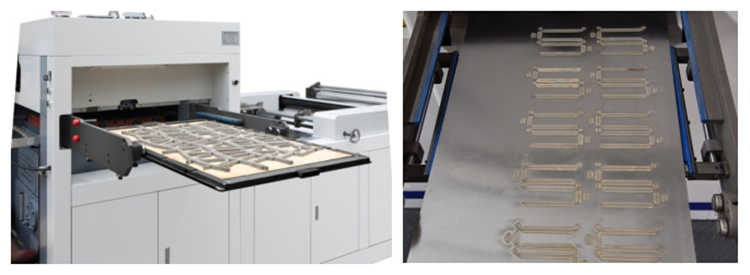

Įtraukimo linijos pjovimo mašina gali būti naudojama gaminių pakuotėms, tokioms kaip dėžutės, užkandžių dėžutės ir pieno dėžutės, gaminti, nes ji gali pjaustyti visų rūšių popieriaus gaminius ir taip pat padaryti popieriaus įdubimo linijas. Jame įdiegta priverstinio tepimo sistema, užtikrinanti reguliarų pagrindinės pavaros alyvos tiekimą, taip sumažinant trintį ir pailginant mašinos tarnavimo laiką. Tuo pačiu metu gaminys gali automatiškai nulupti makulatūrą, labai pagerindamas gamybos efektyvumą. Gatavas produktas bus automatiškai nuleistas veikiant vientiso indukcinio jungiklio veikimui, todėl viso pjovimo proceso metu popieriaus nereikės imti rankiniu būdu. Šis produktas yra pageidaujamas pasirinkimas tiekėjams, norintiems padidinti gamybą ir sumažinti išlaidas.
funkcijos
1. Įdubimo linijos pjovimo mašina gali pasiekti tikslų pjovimą važiuojant dideliu greičiu ir tuo pačiu metu nesukels didelio triukšmo. Tai labai draugiška veiklos aplinkai.

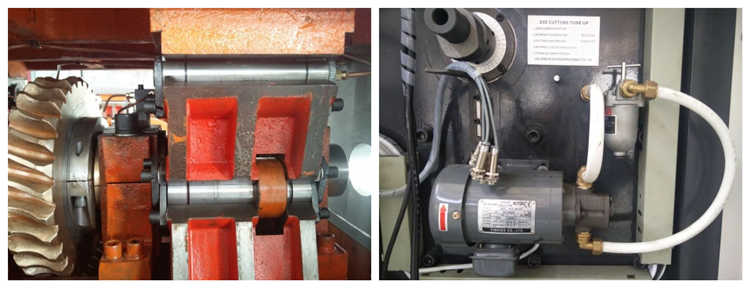

2. Mūsų gaminiuose yra filtrai, todėl galima kontroliuoti tepalinės alyvos kokybę.
3. Saugos sistema gali duoti aliarmą ir sustabdyti mašinos veikimą, kai baigiasi žaliava, taip pat gali išjungti mašiną, kai mašina yra perkrauta, kad padidintų saugą.
4. Operatorius gali tiksliai valdyti štampavimo padėtį ir gaminio dydį naudodamas fotoelektrinę sistemą ir kompiuterio valdymo sistemą.
Techninė specifikacija
Modelis | FD-1200X640 |
Maksimalus pjovimo plotas | 1170x600 mm |
Pjovimo tikslumas | ±0.15 mm |
Popieriaus svoris gramais | 120-600g/㎡ |
Gamybos pajėgumai | 160-200kartų/min |
Oro slėgio reikalavimas | 0.5 MPa |
Oro slėgio suvartojimas | 0.25 m³/min |
Maksimalus pjovimo slėgis | 300T |
Svoris | 11T |
Maksimalus ritinėlio skersmuo | 1600 mm |
Bendra galia | 12 kW |
Matmenys | 6500x2800x2000 |
Pastabos:
1. Kainos terminas: FOB Ningbo / Šanchajaus uostas, Kinija
2) Mokėjimo terminas: TT (30 procentų užstatas, likutis 70 procentų prieš pristatymą).
3) Pristatymo laikas: 90 darbo dienų nuo užstato gavimo
4) Aptarnavimas po pardavimo:
1.Atsarginių dalių garantija vienerius metus nuo montavimo datos.
2. Nusiųskite techniką montuoti ir apmokyti. Pirkėjas padengia išlaidas (bilietus pirmyn ir atgal, apgyvendinimą ir 100 USD per dieną pašalpą).
5) Sertifikatas: CE, ISO

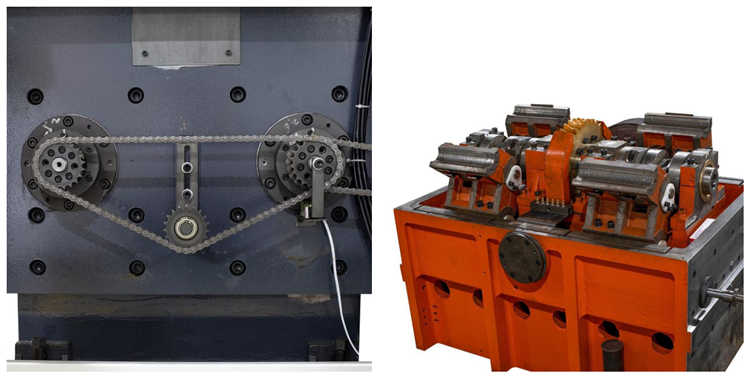

Tepalas
Užblokuoto popieriaus įspėjimas: aliarmo sistema sustabdo aparatą, kai užblokuojamas popieriaus tiekimas.

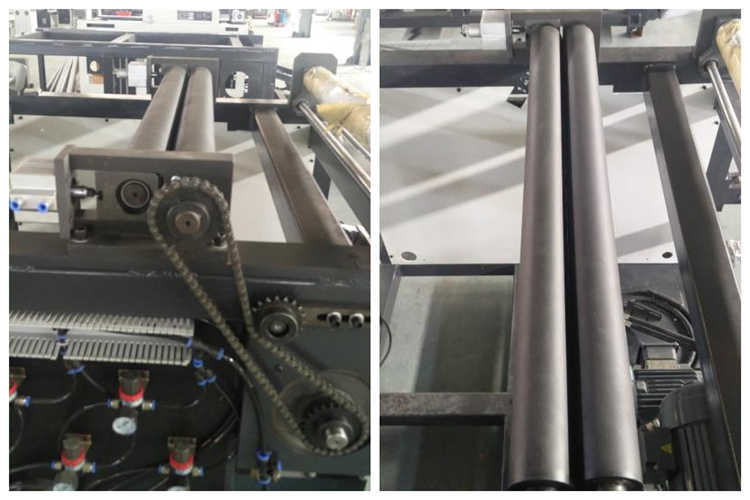

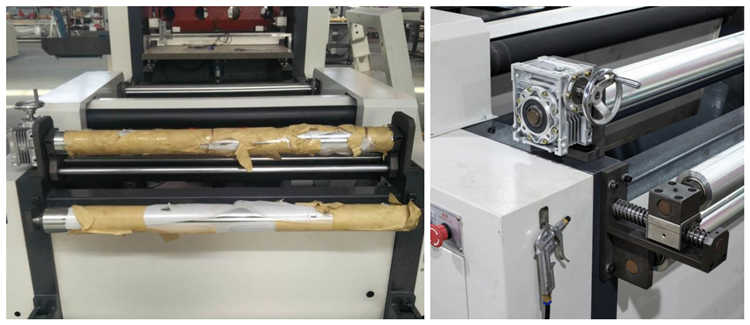

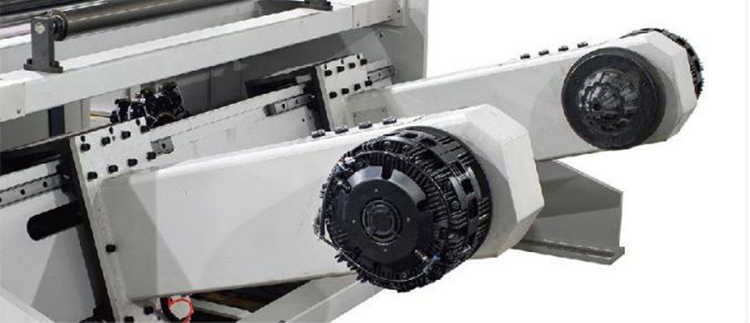

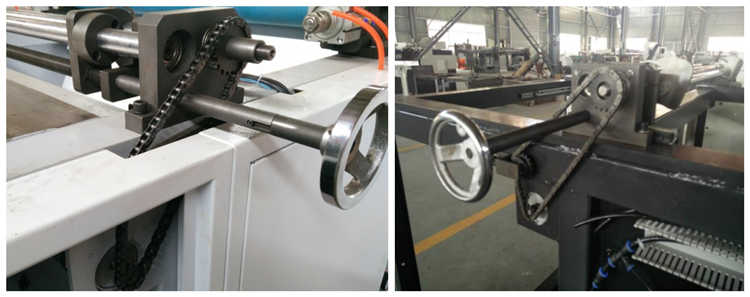

Maitinimo blokas: Tiekimo blokas: Pritaikomas pneumatinis ir hidrautinis be veleno, gali palaikyti 3 colių, 6 colių, 12 colių. Maksimalus ritininio popieriaus skersmuo 1,6 m.

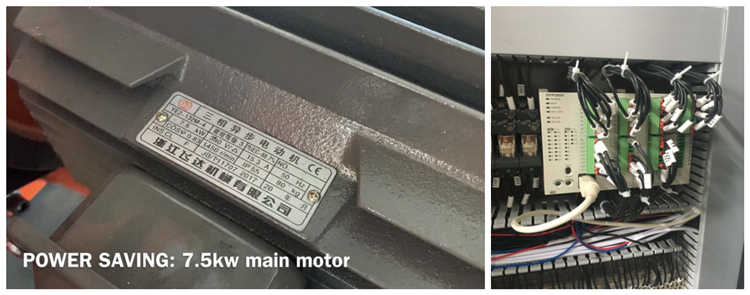

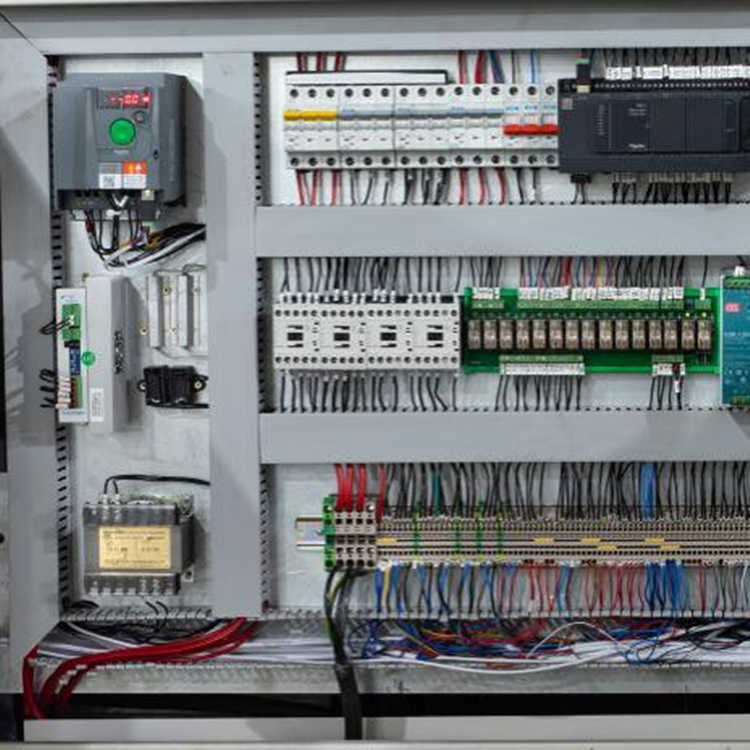

Elektrinė konfigūracija

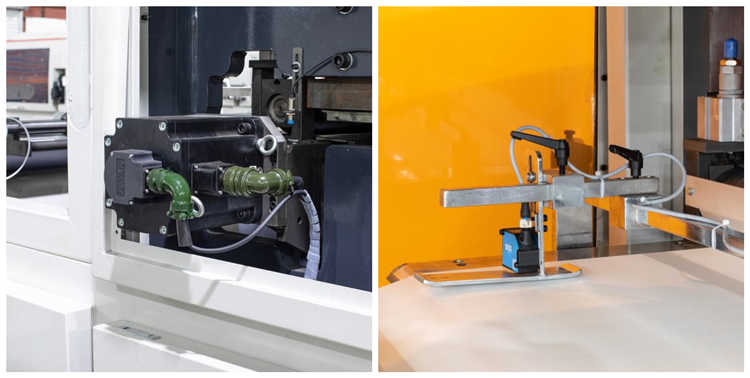

| Žingsninis variklis | Šneideris |
Slėgio reguliavimo variklis | Taivanas |
Servo vairuotojas | Šneideris |
Spalvos jutiklis | serga |
PLC | Šneideris |
Dažnio keitiklis | Šneideris |
Visos kitos elektros dalys | Šneideris |

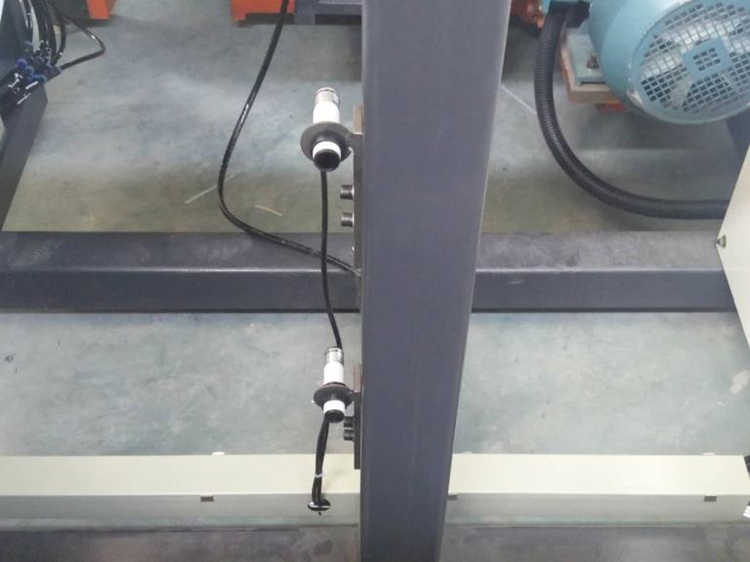

Fotoelektrinis jungiklis | Leuze |
Pagrindinis oro cilindras | AirTAC |
Solenoidinis vožtuvas ir kitos dalys | AirTAC |

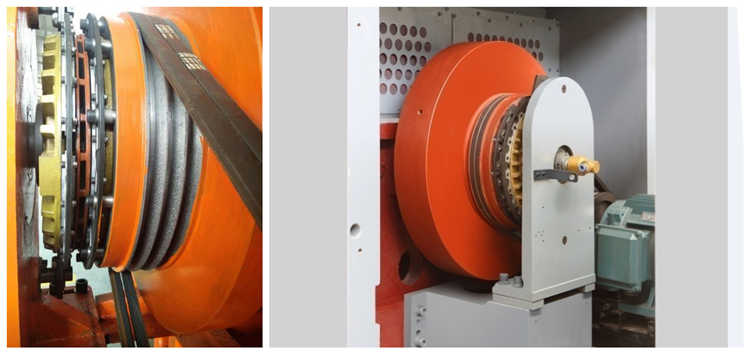

Pneumatinė sankaba | Kinija |
Pagrindiniai guoliai | Vokietija |
Saugios eksploatavimo procedūros
1. Dirbtuvių įrangos išdėstymas naudojant įdubimo linijos pjovimo mašiną turi būti pagrįstas, kelio žemė turi būti lygi, o praėjimas turi būti atblokuotas.
2. Montavimo kryptis turi būti tokia, kad būtų galima saugiai eksploatuoti, operatoriui atsisukus į sieną, o mažiausias atstumas nuo aplinkinių pastatų ir įrenginių turi būti ne mažesnis kaip 0,8 m.
3. Mašinos vieta turi atitikti vertikalių kėlimo ir priežiūros operacijų vietos sąlygas.
4. Metalinis variklio korpusas ir mašinos elektros valdymo dėžutė turi turėti gerą apsaugą nuo nulio arba įžeminimo.
5. Atviri laidai turi būti apsaugoti apsaugine mova, o skirtingos įtampos laidai turi naudoti savo įvores.
6. Naudotojas sudaro mašinos saugos techninę bylą ir registruoja saugos gamybos situaciją.
7. Naudotojai turėtų vesti saugos mokymą ir profesinį techninį mokymą.
8. Griežtai draudžiama dirbti pamainomis iš eilės, o kai reikia pridėti taškus prie vienos mašinos, turi būti ne mažiau kaip 2 žmonės.
9. Operatoriai privalo dėvėti trumpomis rankovėmis aptemptus kombinezonus ir naudoti specialius guminius pirštų apdangalus.
10. Darbo aukštis turi būti toks, kad stovėdamas ir dirbdamas operatorius nevirstų ant kojų pirštų ir nesilenktų.
11. Šioje mašinoje ant slėgio rėmo turi būti įrengtas rankinis apsauginis įtaisas arba spaudžiamasis strypas.
12. Mechaninės ir elektrinės apsaugos bei sankabos įtaisai yra specialiai tikrinami ne rečiau kaip kartą per dvi darbo dienas. Apžiūros yra trijų tipų: išvaizdos, vidaus ir veikimo.
13. Dėl apžiūros laikinai atidarytas apsauginis gaubtas turi būti laiku atstatytas ir užveržtas, kad būtų galima jį eksploatuoti, atlikus kiekvieną apžiūros darbą.
14. Prieš pradedant eksploatuoti apsauginį įtaisą turi priimti įrenginių valdymo skyrius ir saugos technologijų skyrius pagal šį standartą. Išlaikius priėmimą, galima atlikti testą.
15. Prieš pradėdamas eksploatuoti, operatorius privalo patikrinti įrangą ir saugos įtaisus be apkrovos. Gamyba gali būti vykdoma tik tada, kai kiekviena dalis yra normali.
16. Kai eksploatacijos metu apsauginiuose įtaisuose ir kituose pagrindiniuose komponentuose yra neįprastų sąlygų, kurios kelia pavojų asmens saugumui, jie turi sustoti ir pranešti vadovui. Niekam neleidžiama gaminti, kol gedimas nepašalintas.
17. Eksploatacijos metu griebti ir griebti griežtai draudžiama. Neleidžiama pildyti ar imti popieriaus iš abiejų prietaiso pusių.
18. Personalas, remontuojantis, prižiūrintis ir tikrinantis įdubimo linijų pjovimo stakles, turi būti susipažinęs su įranga ir šiuo standartu bei laikytis šio standarto reikalavimų.
